特性:现场顶升组装方便。
用途:大型结构件的同步提升。

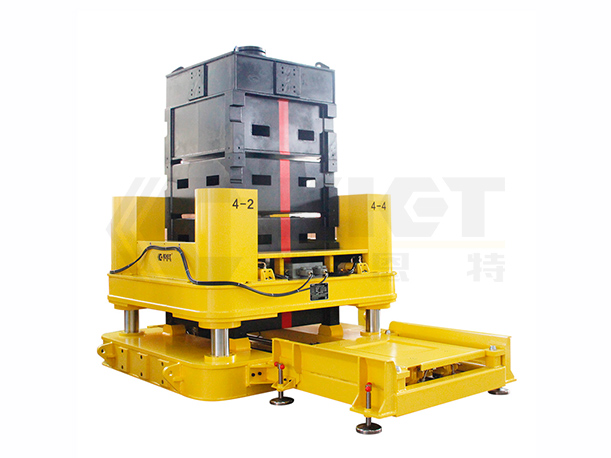

重型自升式同步升降液压系统(自动叠加式同步顶升设备)的优势在于现场顶升组装方便。该系统的概念围绕4个坚固的顶升底座进行;每个底座中都有一台液压千斤顶,底座顶部装有两个固定在液压转盘上的临时支架。在起始梁位于支架上方的位置且液压千斤顶完全缩回的情况下,可以使用集成的送入系统将梁的第一行自动插入支架之间。到位后,液压千斤顶将梁伸出并抬高至临时支撑上方。在液压千斤顶将梁降低到旋转的支撑架上之前,旋转支撑架重复该循环,直到达到所需的高度。顶升完成后,可以将整个系统进行集装箱运输,为下一个项目做好准备。系统控制设计有专门的控制室,所有数据(如:升降高度,物体重量,地面沉降等)都传输到控制室计算机,为现场操作提供了安全性。
规格型号 | 每台承载力 (T) | 最大 偏载负荷 | 基架大小(mm) | 外形尺寸 (mm) | 重量 (kg) | |||
A | B | C | D | |||||
KET-JS-125 | 125 | 3%@6m | 1200 | 1100 | 990 | 1850 | 600×600×250 | 2200 |
KET-JS-250 | 250 | 3%@10m | 2250 | 2050 | 1475 | 3450 | 1150×1150×500 | 7500 |
KET-JS-500 | 500 | 4%@10m | 2800 | 2300 | 1700 | 4500 | 1700×1700×700 | 13000 |
KET-JS-700 | 700 | 5%@20m | 3670 | 3250 | 2375 | 6100 | 2300×2300×1000 | 24000 |
